资料名称逆变直流电焊机的工作原理
所在目录电子产品设计图纸
厂商ON
描述逆变直流电焊机的工作原理： 逆变电焊机主要是逆变器产生的逆变式弧焊电源，又称弧焊逆变器，是一种新型的焊接电源。是将工频（50Hz）交流电，先经整流器整流和滤波变成直流，再通过大功率开关电子元件（晶闸管SCR、晶体管GTR、场效应管MOSFET或IGBT），逆变成几kHz~几十kHz的中频交流电，同时经变压器降至适合于焊接的几十V电压，再次整流并经电抗滤波输出相当平稳的直流焊接电流。 其变换顺序可简单地表示为： 工频交流（经整流滤波）→直流（经逆变）→中频交流（降压、整流、滤波）→直流。 即为：AC→DC→AC→DC 因为逆变降压后的交流电，由于其频率高，则感抗大，在焊接回路中有功功率就会大大降低。 所以需再次进行整流。 这就是目前所常用的逆变电焊机的机制。 逆变电源的特点： 弧焊逆变器的基本特点是工作频率高，由此而带来很多优点。 因为变压器无论是原绕组还是副绕组，其电势E与电流的频率f、磁通密度B、铁芯截面积S及绕组的匝数W有如下关系：E=4.44fBSW 而绕组的端电压U近似地等于E，即：U≈E=4.44fBSW当U、B确定后，若提高f，则S减小，W减少，因此，变压器的重量和体积就可以大大减小。就能使整机的重量和体积显著减小。还有频率的提高及其他因素而带来了许多优点，与传统弧焊电源比较，其主要特点如下： 1.体积小、重量轻，节省材料，携带、移动方便。 2.高效节能，效率可达到80%~90%，比传统焊机节电1/3以上。 3.动特性好，引弧容易，电弧稳定，焊缝成形美观，飞溅小。 4.适合于与机器人结合，组成自动焊接生产系统。 5.可一机多用，完成多种焊接和切割过程。 电焊机之IGBT系列焊机工作原理 一、功率开关管的比较 常用的功率开关有晶闸管、IGBT、场效应管等。其中，晶闸管（可控硅）的开关频率最低约1000次/秒左右，一般不适用于高频工作的开关电路。 1、效应管的特点： 场效应管的突出优点在于其极高的开关频率，其每秒钟可开关50万次以上，耐压一般在500V以上，耐温150℃（管芯），而且导通电阻，管子损耗低，是理想的开关器件，尤其适合在高频电路中作开关器件使用。 但是场效应管的工作电流较小，高的约20A低的一般在9A左右，限制了电路中的最大电流，而且由于场效应管的封装形式，使得其引脚的爬电距离（导电体到另一导电体间的表面距离）较小，在环境高压下容易被击穿，使得引脚间导电而损坏机器或危害人身安全。 2、IGBT的特点： IGBT即双极型绝缘效应管，符号及等效电路图见图11.1，其开关频率在20KHZ~30KHZ之间。但它可以通过大电流（100A以上），而且由于外封装引脚间距大，爬电距离大，能抵御环境高压的影响，安全可靠。
点击查看

    资料相关产品

     下一页 尾页 页码：1/10
    产品型号厂商封装简要描述图片资料订购

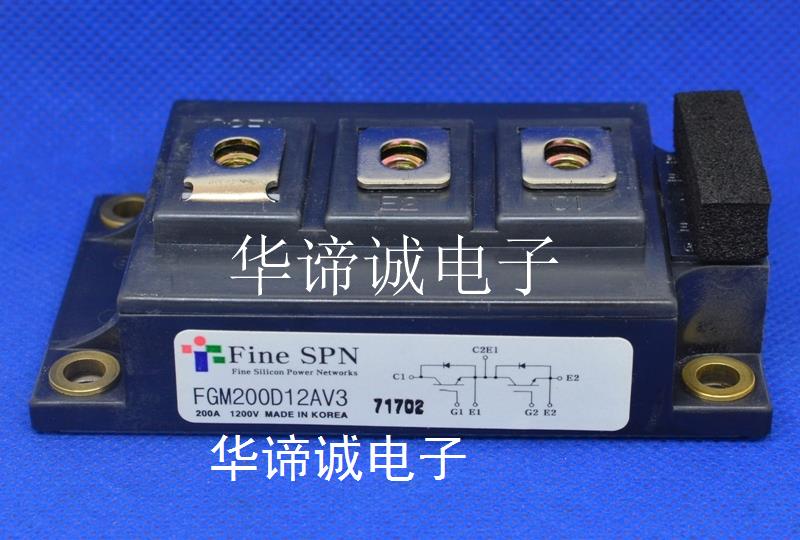

    FGM200D12AV3SPNGD软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器FGM200D12AV3

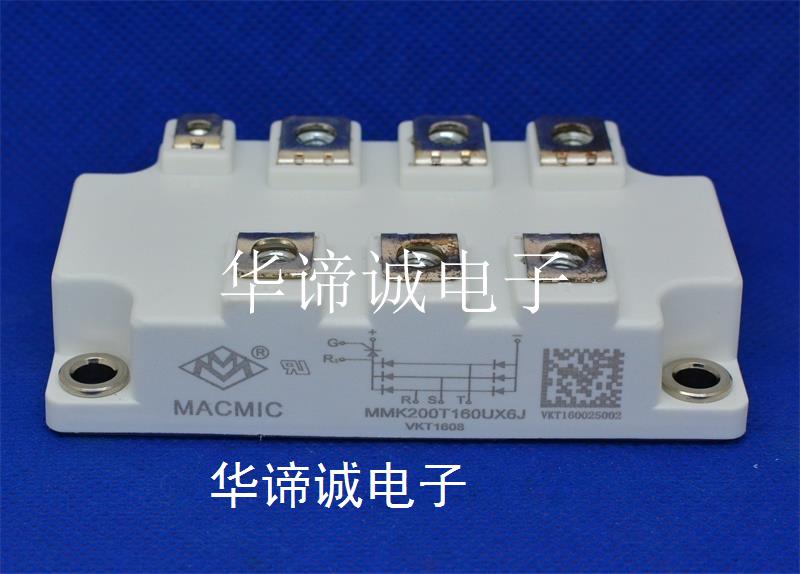

    MMK200T160UX6JMACMICKT软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK200T160UX6J

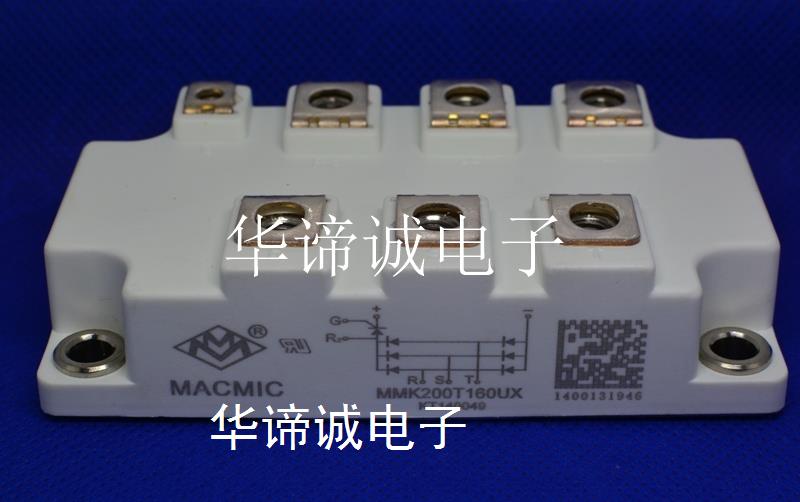

    MMK200T160UXMACMICKT软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK200T160UX

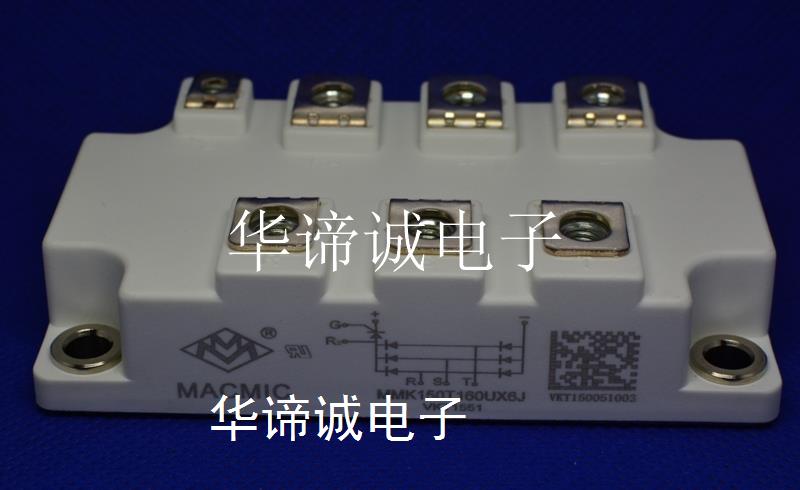

    MMK150T160UX6JMACMICKT软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK150T160UX6J

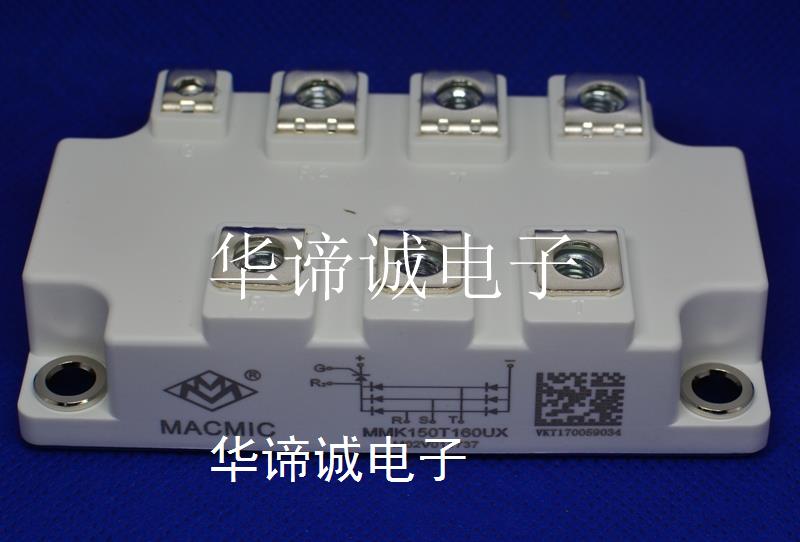

    MMK150T160UXMACMICKT软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK150T160UX

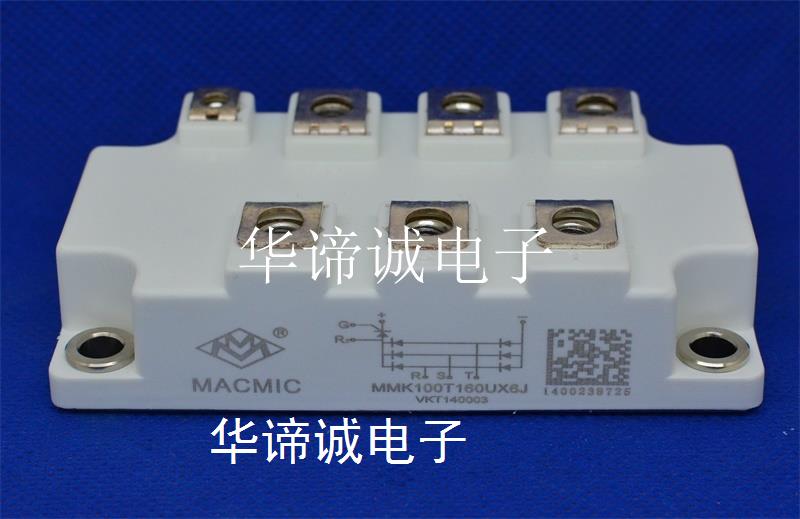

    MMK100T160UX6JMACMICKT软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK100T160UX6J

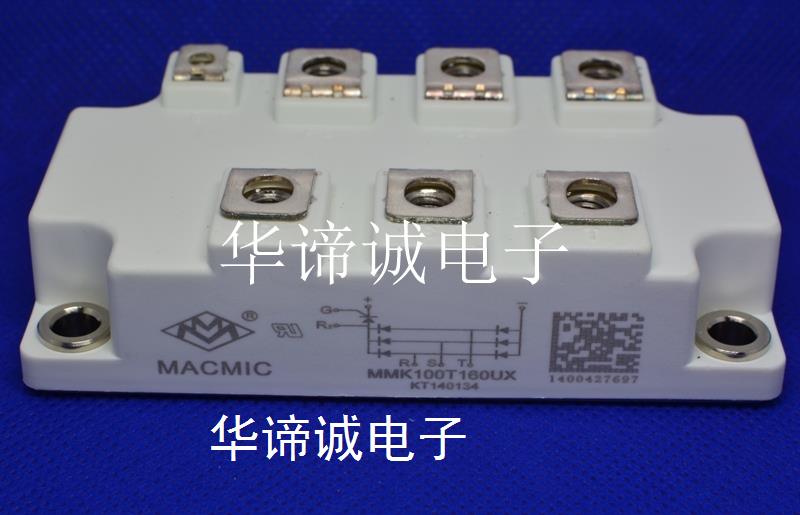

    MMK100T160UXMACMICKT软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK100T160UX

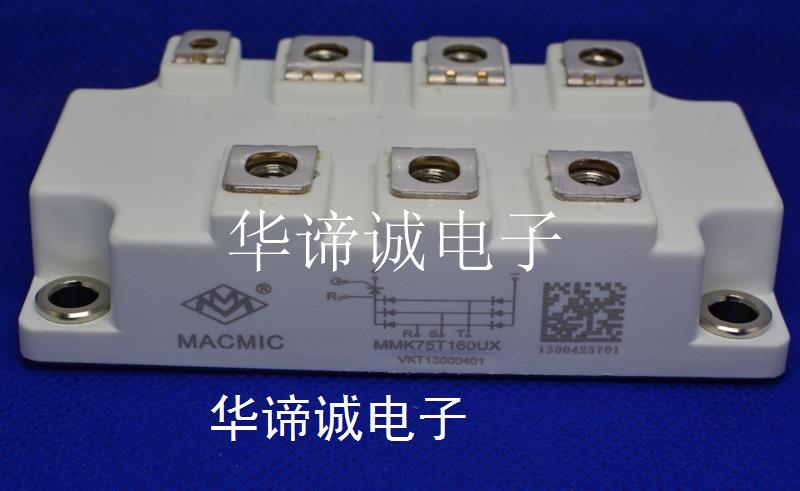

    MMK75T160UXMACMICKT软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK75T160UX

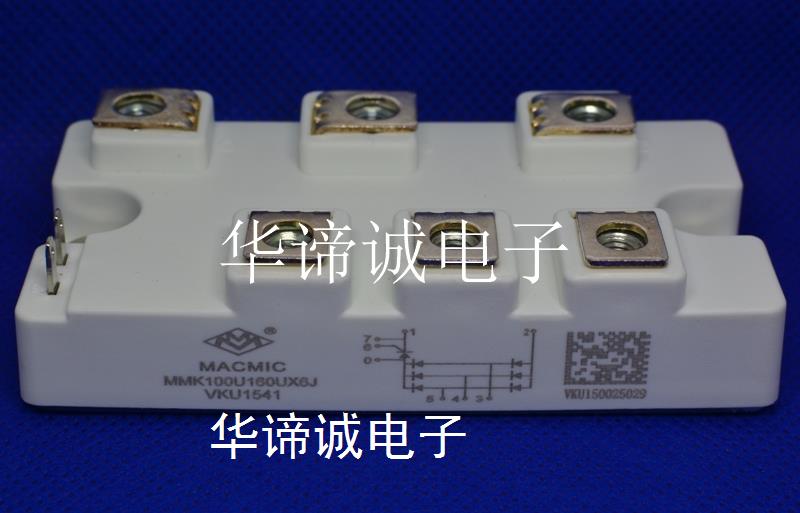

    MMK100U160UX6JMACMICKU软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK100U160UX6J

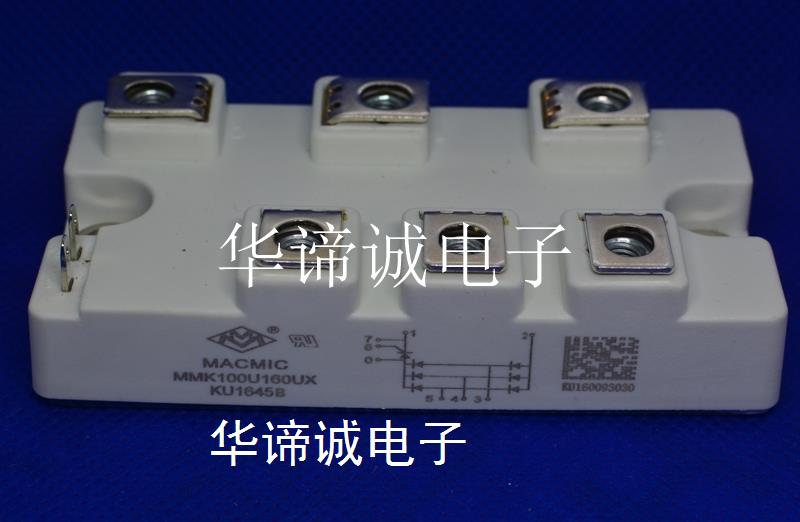

    MMK100U160UXMACMICKU软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK100U160UX

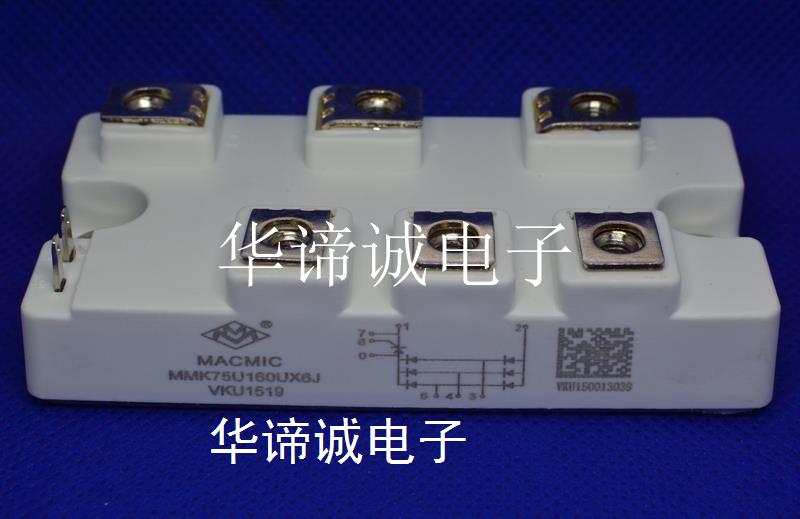

    MMK75U160UX6JMACMICKU软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK75U160UX6J

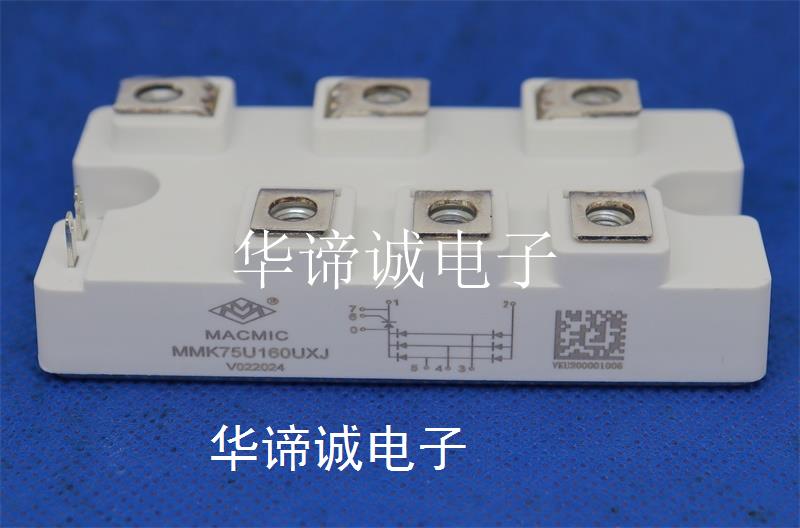

    MMK75U160UXJMACMICKU软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK75U160UXJ

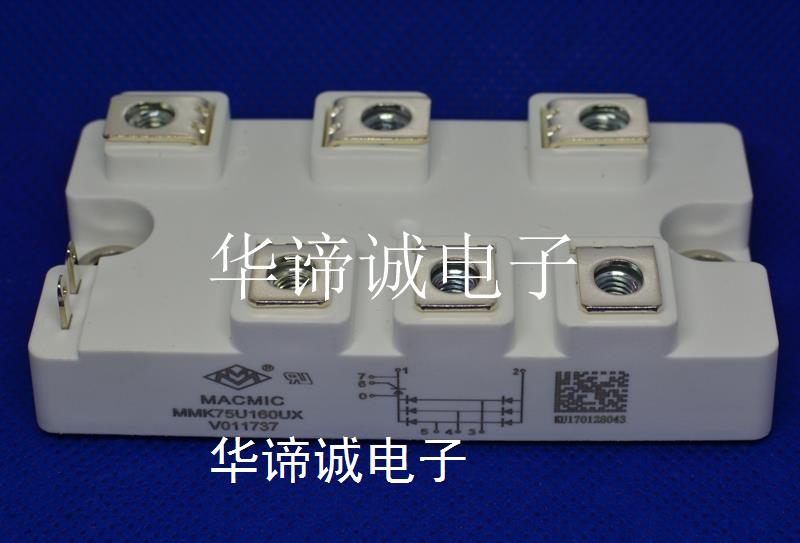

    MMK75U160UXMACMICKU软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK75U160UX

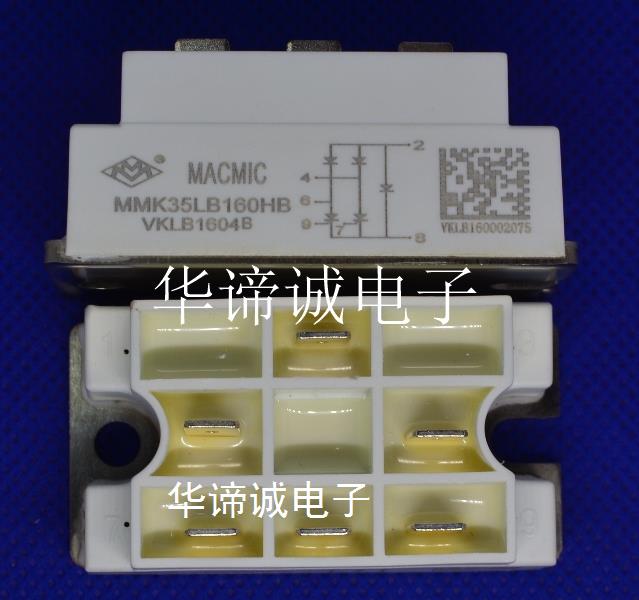

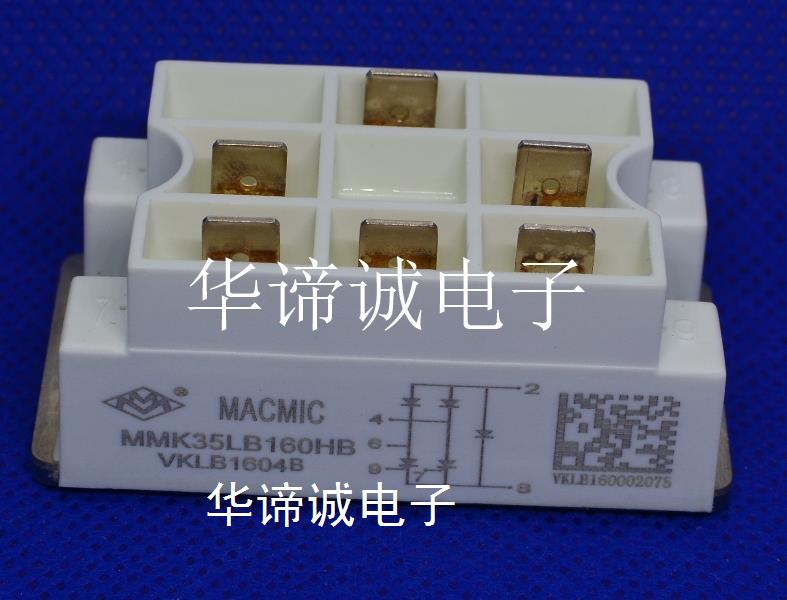

    MMK35LB160HBMACMICKLB软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK35LB160HB
    MMK25LB160HBMACMICKLB软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK25LB160HB

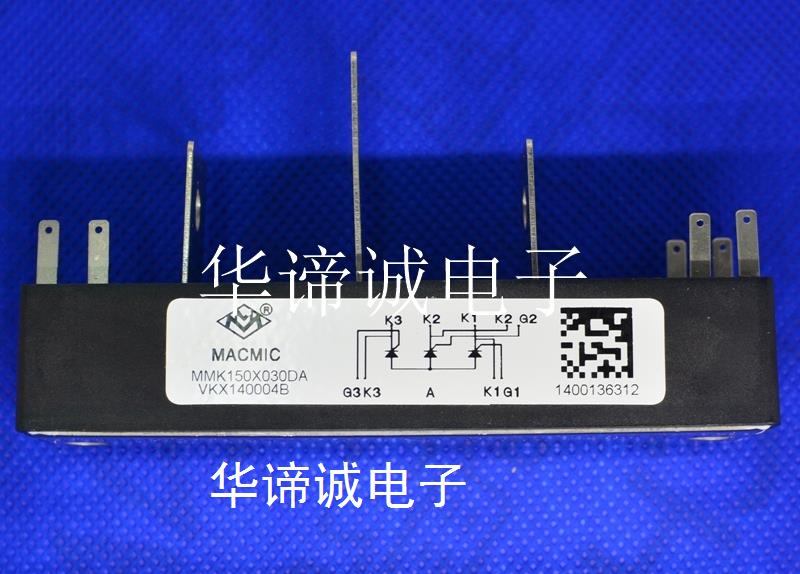

    MMK200X040DAMACMICKX软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK200X040DA

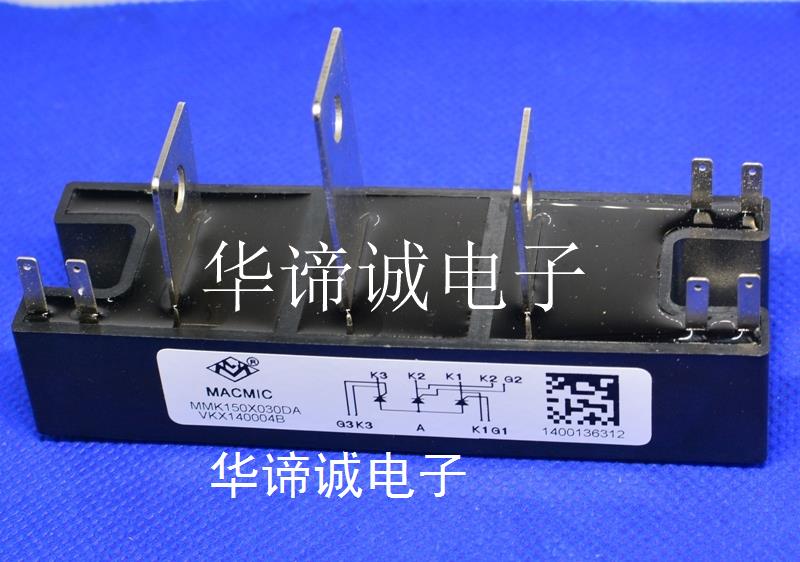

    MMK150X030DAMACMICKX软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK150X030DA

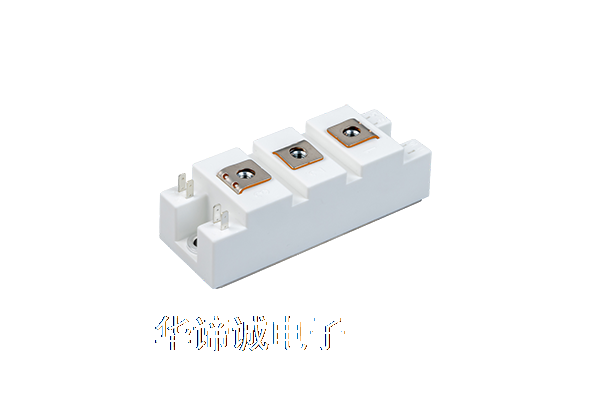

    MMK200S160UKMACMICKS软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK200S160UK

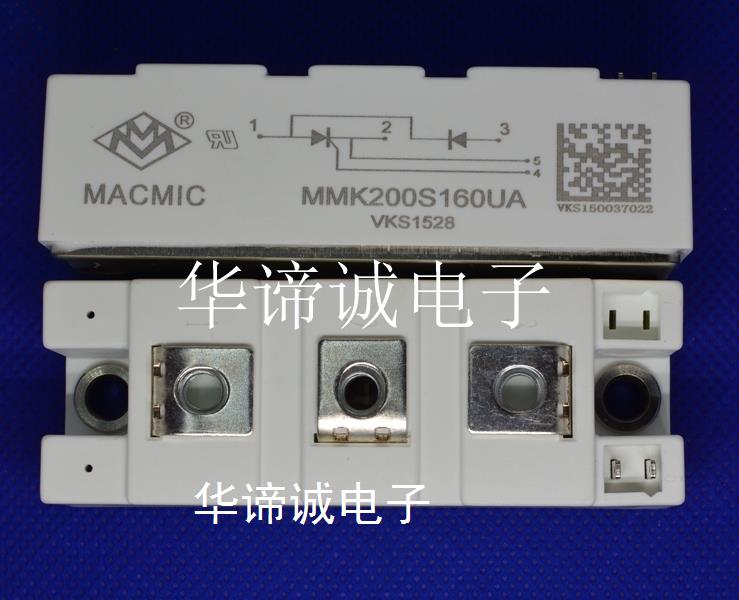

    MMK200S160UAMACMICKS软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK200S160UA

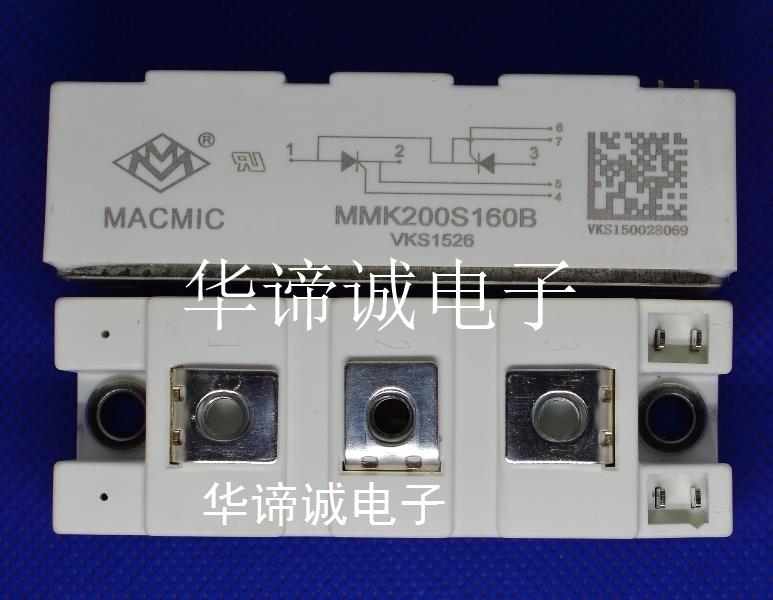

    MMK200S160BMACMICKS软启动器、电流稳定电源、开关电源、交流或直流电机控制用的逆变器MMK200S160B
